FET, MOSFET
| 制造商 | Серия | Корпус/корпус | Упаковка | Состояние продукта | Тип полевого транзистора | Технология | Напряжение сток-исток (Vdss) | Ток - Непрерывный сток (Id) @ 25°C | Напряжение управления (Макс. Rds On, Мин. Rds On) | Rds On (Макс.) @ Id, Vgs | Vgs(th) (Макс.) @ Id | Заряд затвора (Qg) (Макс.) @ Vgs | Vgs (макс.) | Входная емкость (Ciss) (Макс.) @ Vds | Характеристика FET | Рассеиваемая мощность (макс.) | Рабочая температура | Марка | Квалификация | Тип крепления | Устройство поставщика Упаковка |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
全部重置
应用所有
结果:
| Фотографии | Производитель. Часть # | Доступность | Price | Количество | Таблицы данных | Серия | Корпус/корпус | Упаковка | Состояние продукта | Тип полевого транзистора | Технология | Напряжение сток-исток (Vdss) | Ток - Непрерывный сток (Id) @ 25°C | Напряжение управления (Макс. Rds On, Мин. Rds On) | Rds On (Макс.) @ Id, Vgs | Vgs(th) (Макс.) @ Id | Заряд затвора (Qg) (Макс.) @ Vgs | Vgs (макс.) | Входная емкость (Ciss) (Макс.) @ Vds | Характеристика FET | Рассеиваемая мощность (макс.) | Рабочая температура | Марка | Квалификация | Тип крепления | Устройство поставщика Упаковка |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
CSD18532NQ5BMOSFET N-CH 60V 22A/100A 8VSON Texas Instruments |
4,260 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 60 V | 22A (Ta), 100A (Tc) | 6V, 10V | 3.4mOhm @ 25A, 10V | 3.4V @ 250µA | 64 nC @ 10 V | ±20V | 5340 pF @ 30 V | - | 3.2W (Ta) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|
CSD16401Q5MOSFET N-CH 25V 38A/100A 8VSON Texas Instruments |
4,816 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 25 V | 38A (Ta), 100A (Tc) | 4.5V, 10V | 1.6mOhm @ 40A, 10V | 1.9V @ 250µA | 29 nC @ 4.5 V | +16V, -12V | 4100 pF @ 12.5 V | - | 3.1W (Ta) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|
|
CSD18510Q5BTMOSFET N-CH 40V 300A 8VSON Texas Instruments |
361 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 40 V | 300A (Tc) | 4.5V, 10V | 0.96mOhm @ 32A, 10V | 2.3V @ 250µA | 153 nC @ 10 V | ±20V | 11400 pF @ 20 V | - | 156W (Tc) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|
|
CSD18509Q5BTMOSFET N-CH 40V 100A 8VSON Texas Instruments |
14,187 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 40 V | 100A (Ta) | 4.5V, 10V | 1.2mOhm @ 32A, 10V | 2.2V @ 250µA | 195 nC @ 10 V | ±20V | 13900 pF @ 20 V | - | 3.1W (Ta), 195W (Tc) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|
CSD18510KTTTMOSFET N-CH 40V 274A DDPAK Texas Instruments |
308 | - |
|
Таблицы данных |
NexFET™ | TO-263-4, D2PAK (3 Leads + Tab), TO-263AA | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 40 V | 274A (Tc) | 4.5V, 10V | 2.6mOhm @ 100A, 10V | 2.3V @ 250µA | 132 nC @ 10 V | ±20V | 11400 pF @ 15 V | - | 250W (Ta) | -55°C ~ 175°C (TJ) | - | - | Surface Mount | TO-263 (DDPAK-3) |
|
|
CSD18532NQ5BTMOSFET N-CH 60V 100A 8VSON Texas Instruments |
4,629 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 60 V | 100A (Ta) | 6V, 10V | 3.4mOhm @ 25A, 10V | 3.4V @ 250µA | 64 nC @ 10 V | ±20V | 5340 pF @ 30 V | - | 3.1W (Ta), 156W (Tc) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|
|
CSD17556Q5BTMOSFET N-CH 30V 100A 8VSON Texas Instruments |
632 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 30 V | 100A (Ta) | 4.5V, 10V | 1.4mOhm @ 40A, 10V | 1.65V @ 250µA | 39 nC @ 4.5 V | ±20V | 7020 pF @ 15 V | - | 3.1W (Ta), 191W (Tc) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|
|
CSD18502Q5BTMOSFET N-CH 40V 100A 8VSON Texas Instruments |
1,253 | - |
|
Таблицы данных |
NexFET™ | 8-PowerTDFN | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 40 V | 100A (Ta) | 4.5V, 10V | 2.3mOhm @ 30A, 10V | 2.2V @ 250µA | 33 nC @ 4.5 V | ±20V | 5070 pF @ 20 V | - | 3.2W (Ta), 156W (Tc) | -55°C ~ 150°C (TJ) | - | - | Surface Mount | 8-VSON-CLIP (5x6) |
|

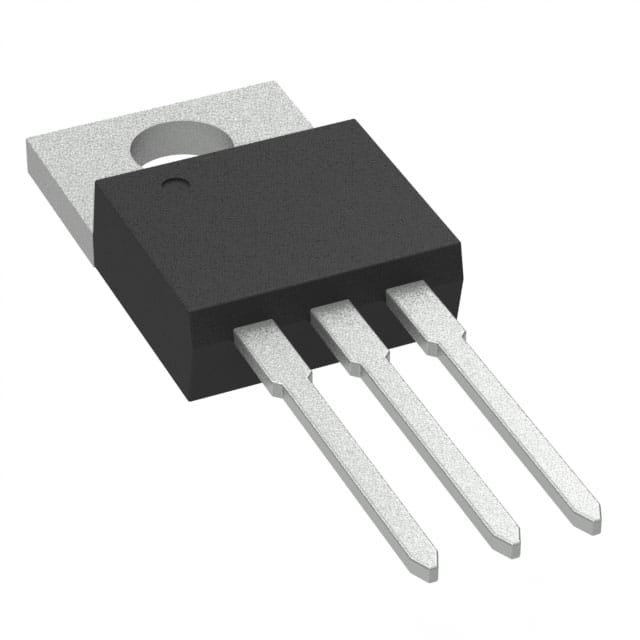

CSD19506KCSMOSFET N-CH 80V 100A TO220-3 Texas Instruments |
119 | - |
|
Таблицы данных |
NexFET™ | TO-220-3 | Tube | Active | N-Channel | MOSFET (Metal Oxide) | 80 V | 100A (Ta) | 6V, 10V | 2.3mOhm @ 100A, 10V | 3.2V @ 250µA | 156 nC @ 10 V | ±20V | 12200 pF @ 40 V | - | 375W (Tc) | -55°C ~ 175°C (TJ) | - | - | Through Hole | TO-220-3 |
|
|
CSD18535KTTTMOSFET N-CH 60V 200A/279A DDPAK Texas Instruments |
710 | - |
|
Таблицы данных |
NexFET™ | TO-263-4, D2PAK (3 Leads + Tab), TO-263AA | Tape & Reel (TR) | Active | N-Channel | MOSFET (Metal Oxide) | 60 V | 200A (Ta), 279A (Tc) | 4.5V, 10V | 2mOhm @ 100A, 10V | 2.4V @ 250µA | 81 nC @ 10 V | ±20V | 6620 pF @ 30 V | - | 300W (Tc) | -55°C ~ 175°C (TJ) | - | - | Surface Mount | TO-263 (DDPAK-3) |
